限位伸縮接頭的安裝說明

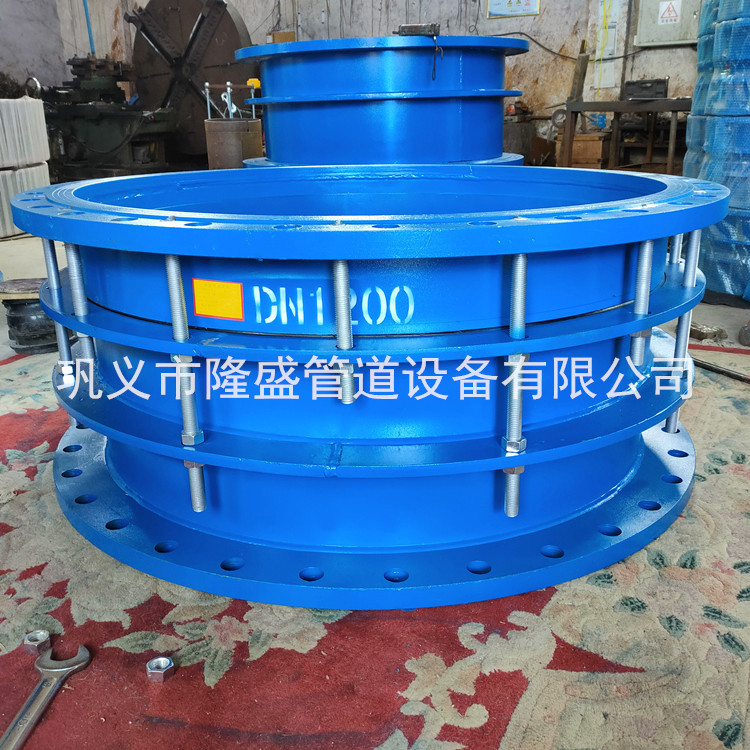

雙法蘭伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在鬆套伸縮接頭原有性能的基礎上增設限位裝置，在伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其伸縮量就起到限位，確保管道的安全運行，特別適用於有振動或有一定斜度及拐彎的管路中的連接。

使用安裝說明

1、VSSJA-2（B2F）型雙法蘭伸縮接頭在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。

2、必須根據管線的工作壓力、連接方式、介質和補償量選擇合適的型號和數量。

3、必須根據管線的工作壓力、連接方式、介質和補償量選擇合適的型號和數量。

4、安裝前需鬆開壓蓋螺栓，將該產品拉至伸縮量1/2長度

5、雙法蘭伸縮接頭安裝時要調整好產品兩端或法蘭的安裝長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量範圍內可以自由伸縮，鎖定伸縮量，切勿壓偏，確保管道的安全運行。

6、如架空使用兩端須安裝相應的固定支架，確保管道的安全運行。

7、嚴禁用伸縮接頭變形的方法來調整管道的安裝超差，以免影響伸縮接頭的正常功能、降低使用壽命及增加管係、設備、支承構件的載荷。

8、安裝過程中，不允許焊渣飛濺到波殼表麵，不允許波殼受到其它機械損傷。

9、VSSJA-2（B2F）型雙法蘭伸縮接頭所有活動元件不得被外部構件卡死或限製其活動範圍，應保證各活動部位的正常動作。

10、水壓試驗時，應對裝有伸縮接頭管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用於氣體介質的伸縮接頭及其連接管路，要注意充水時是需要增設臨時支架。
